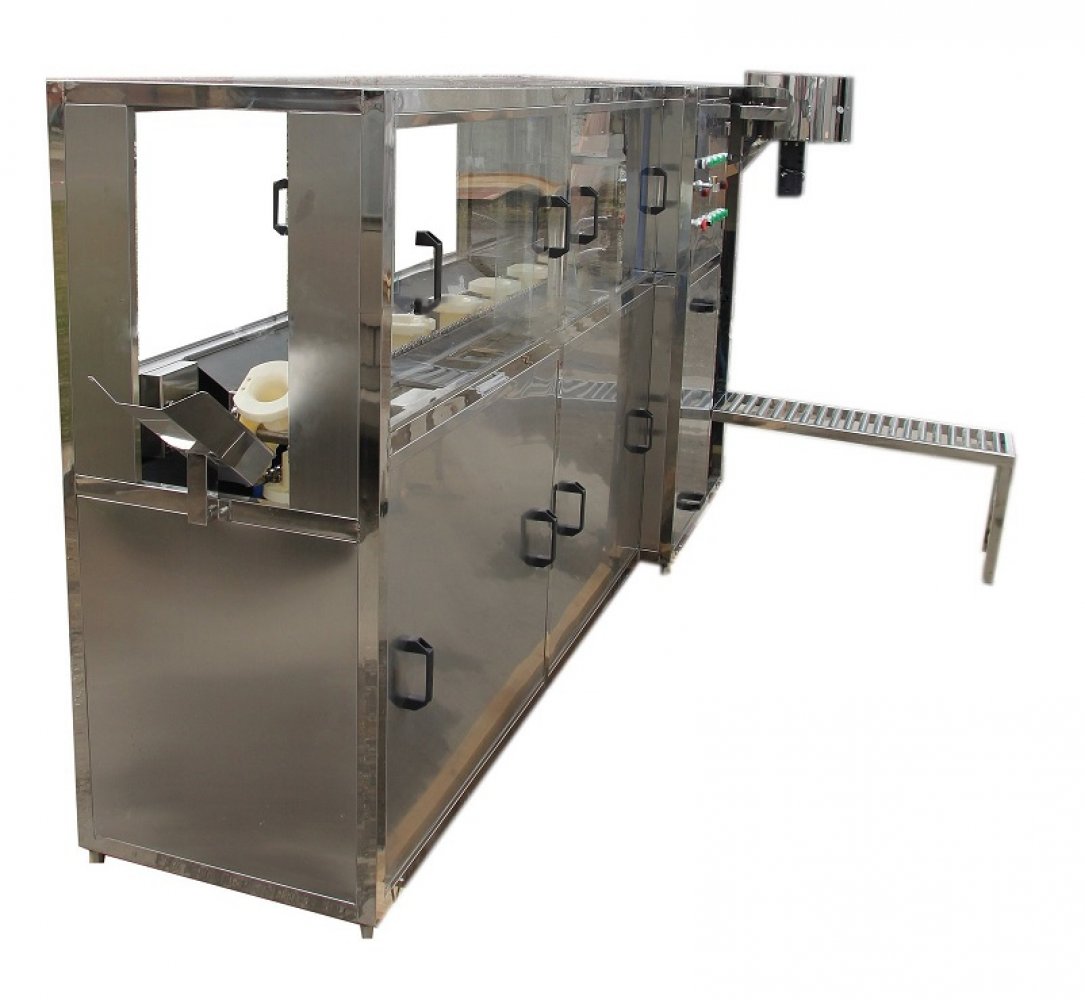

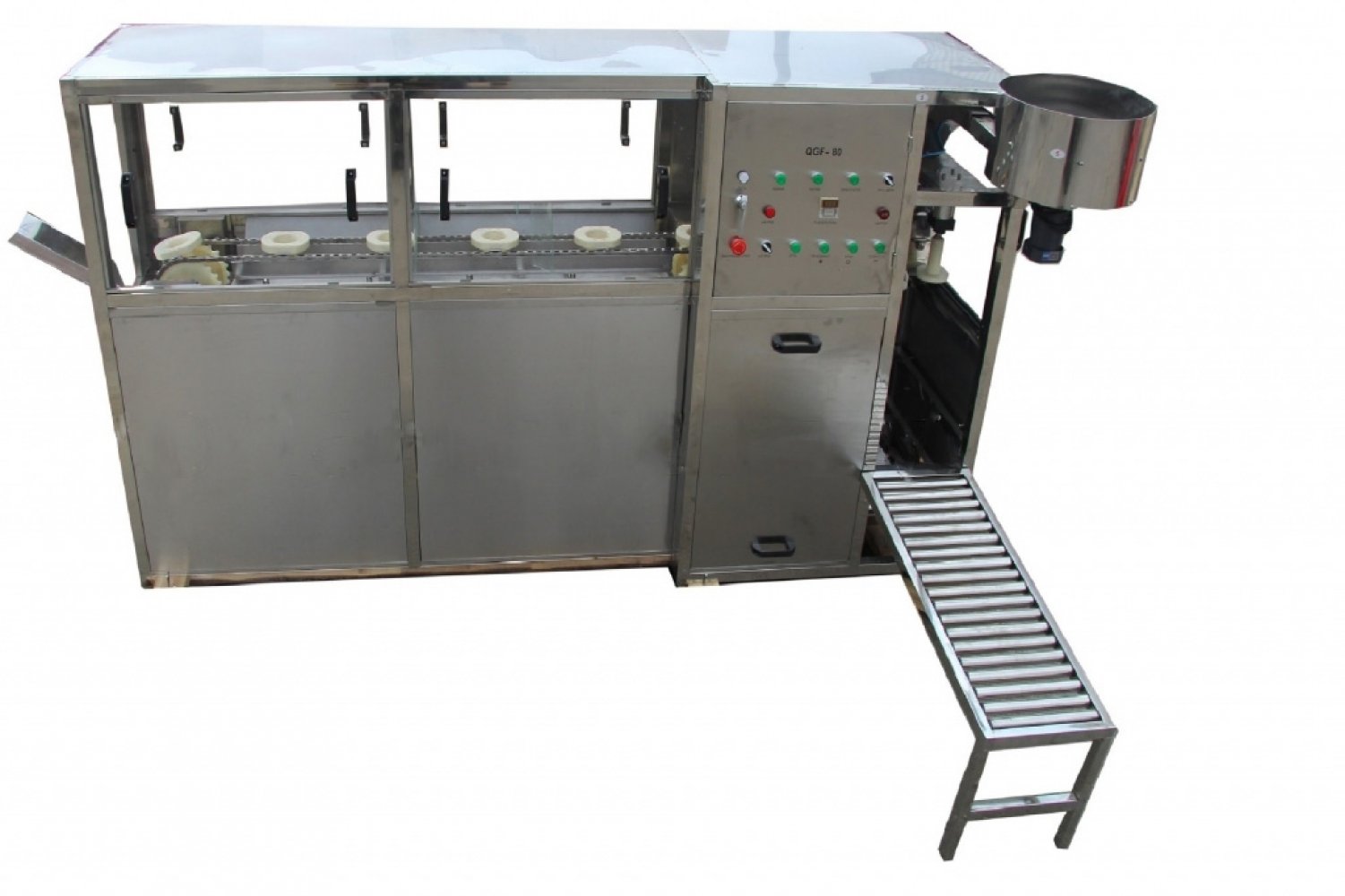

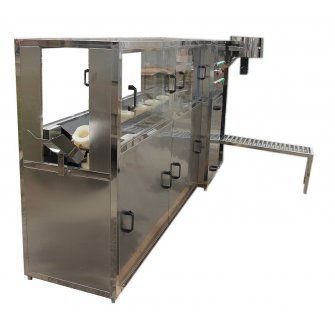

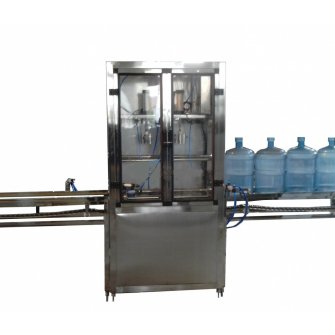

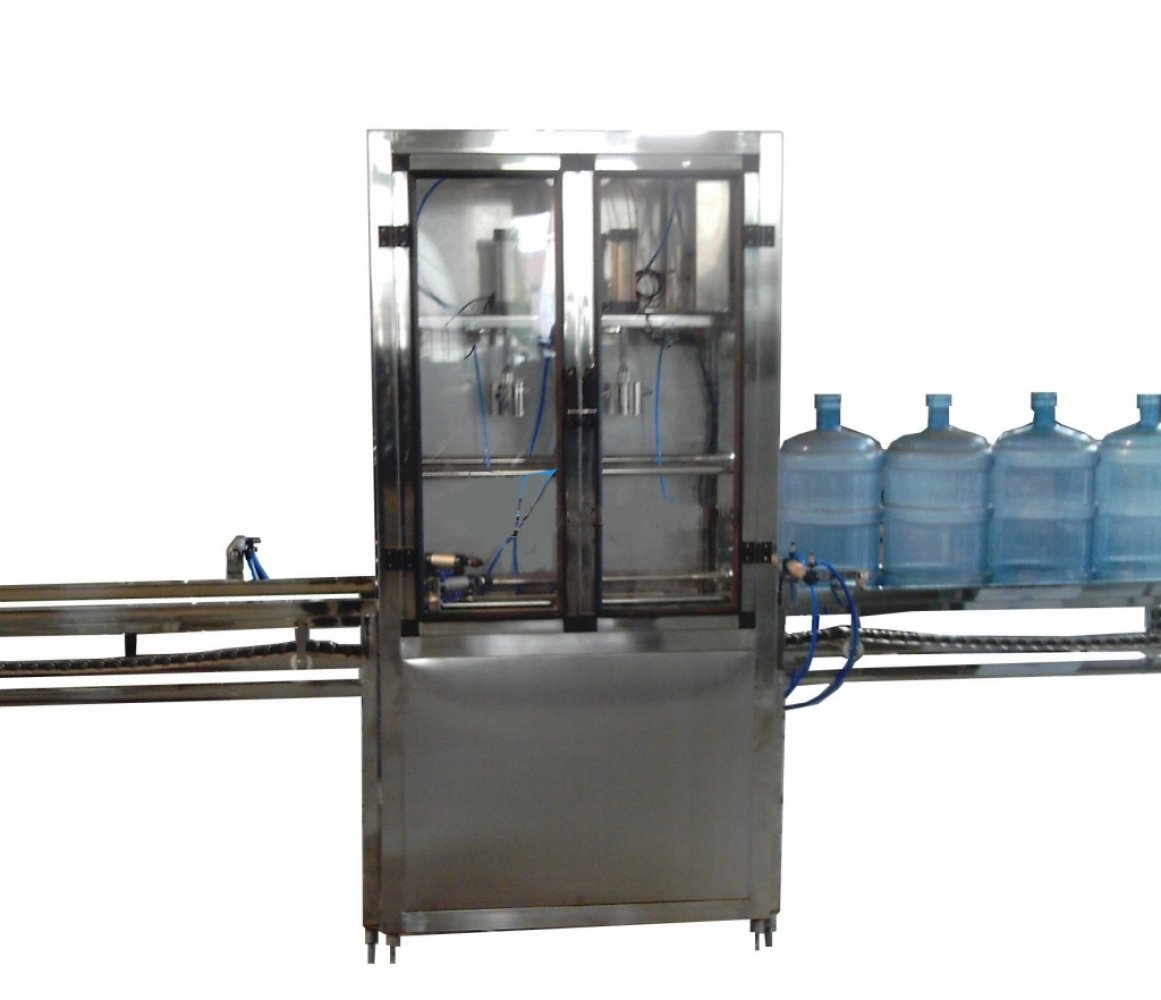

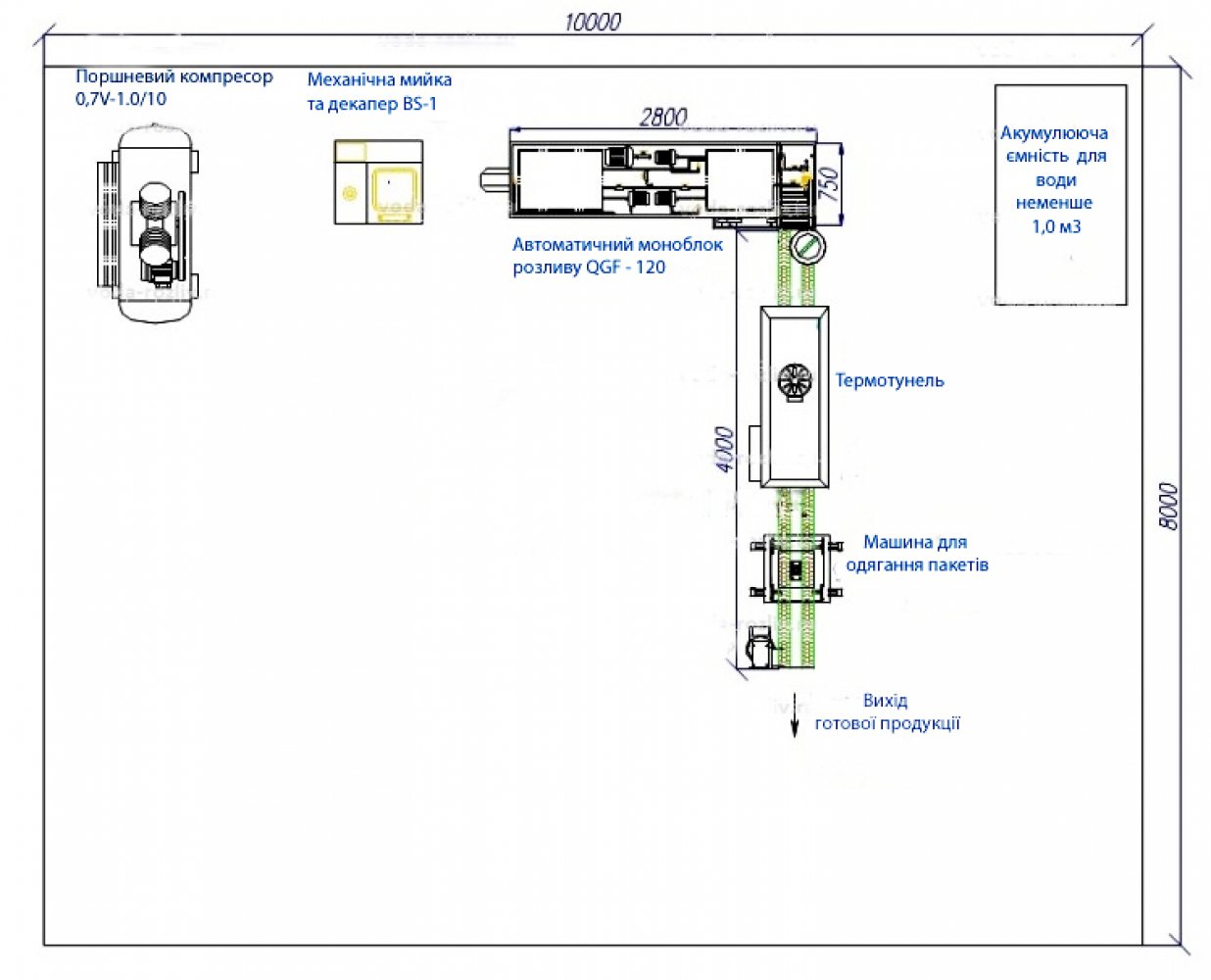

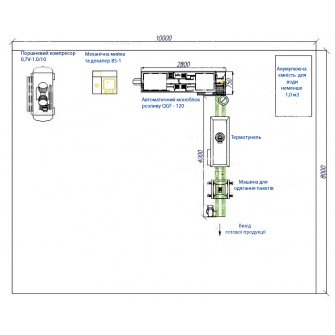

Автоматы розлива серии QGF предназначены для розлива питьевой воды в бутли емнистю 19 литров (5 галлонов). Машины осуществляют санитарную обработку, ополаскивание, наполнения и укупорки тары. Подходят для розлива минеральной, дистиллированной и питьевой воды. Машины компактны, занимают небольшую площадь в производственном помещении, отличаются стабильной и надежной работой, полностью автоматизированными установками разлива.

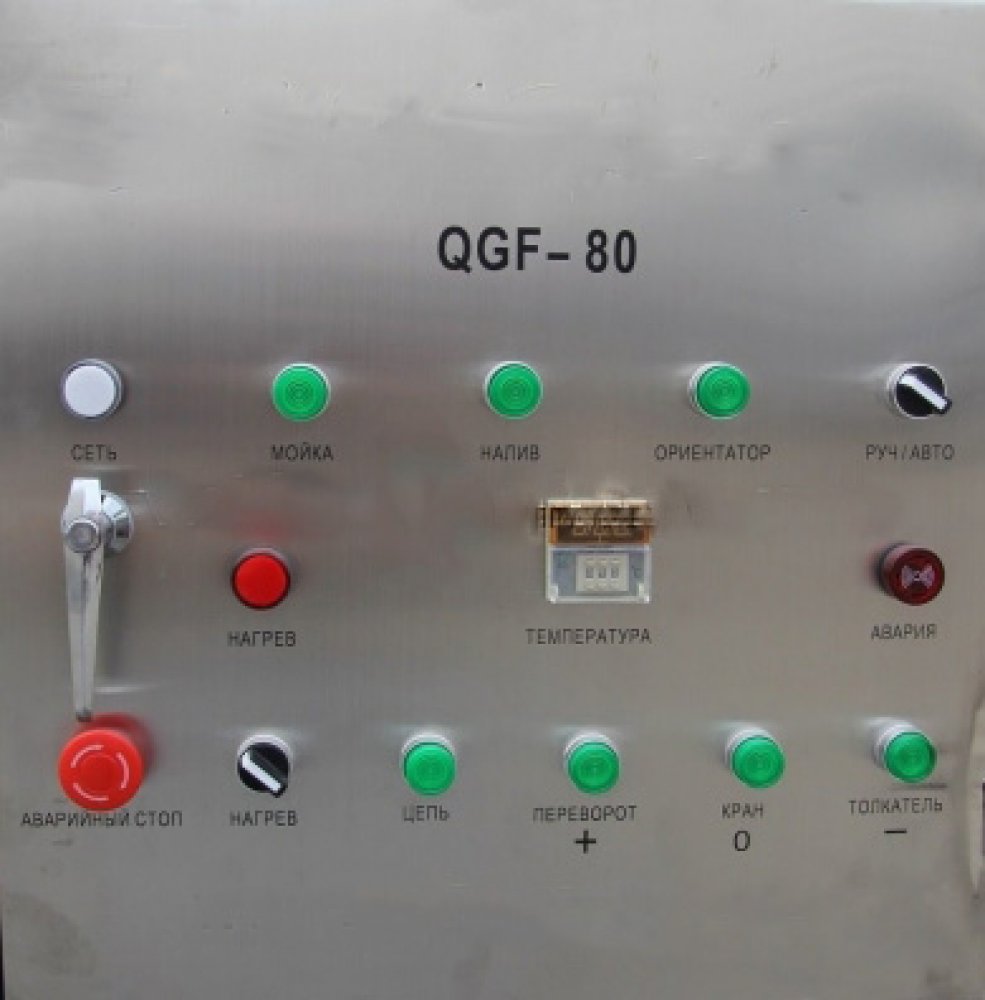

Детальное описание работы и последовательность операций
Все операции происходят автоматически внутри изолированного корпуса и выполняются в пять стадий:

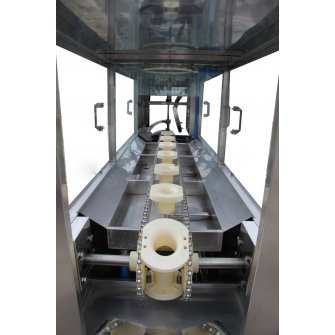

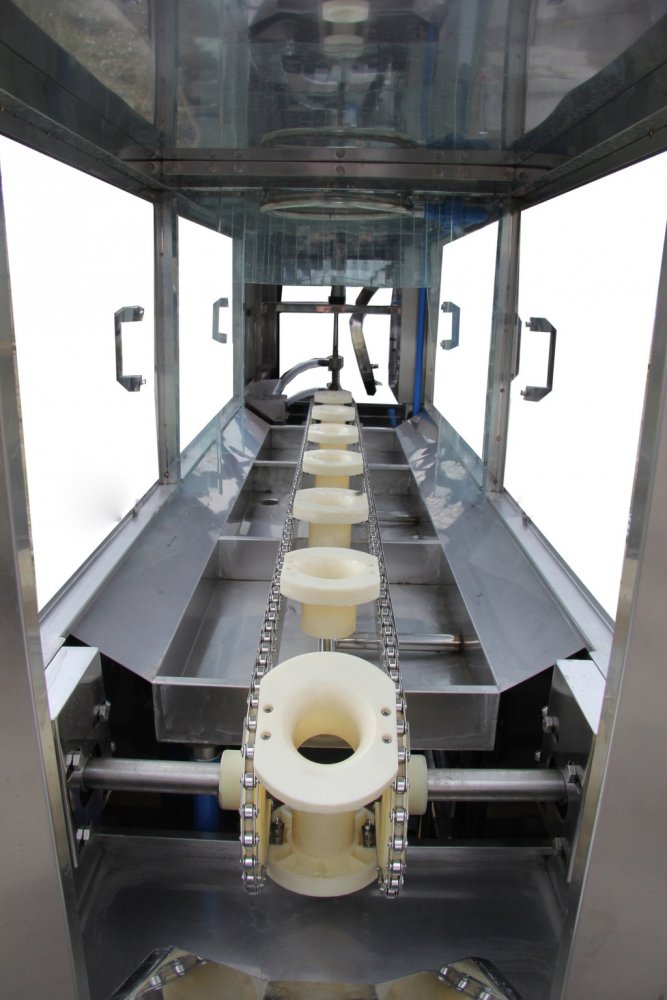

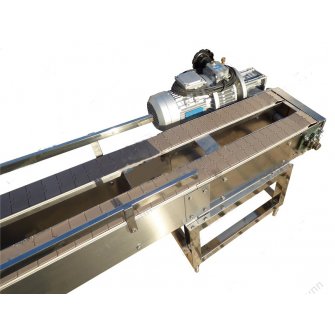

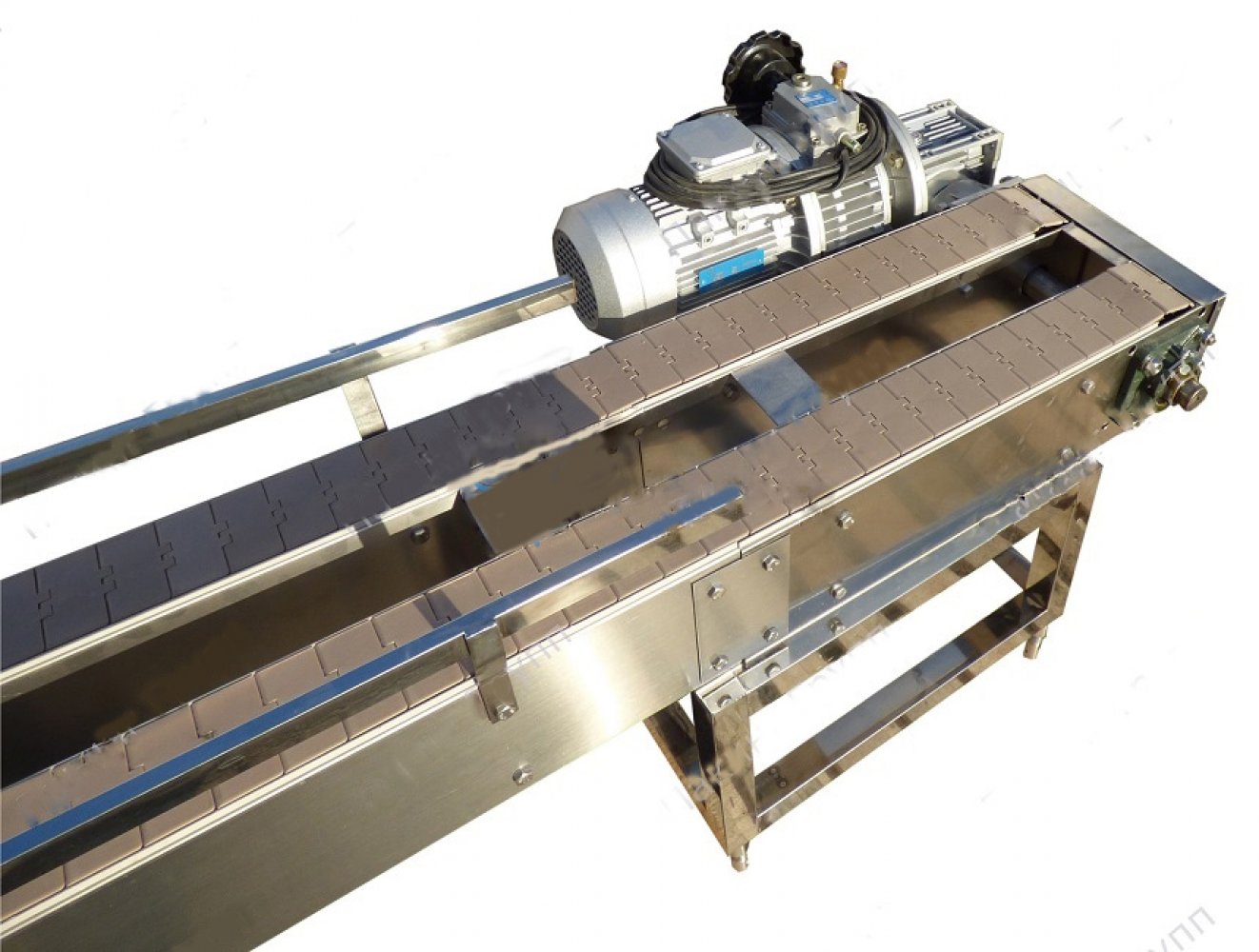

Бутыль устанавливается оператором в приемный лоток, при этом она самостоятельно соскальзывает вниз и устанавливается в спутник конвейера. Конвейер останавливает бутыли над каждой форсункой для последовательной обработки, которая происходит в несколько этапов.

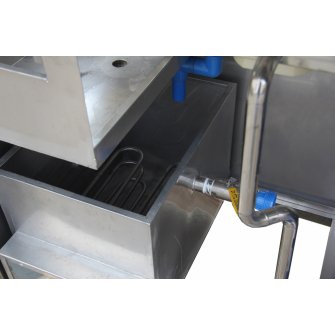

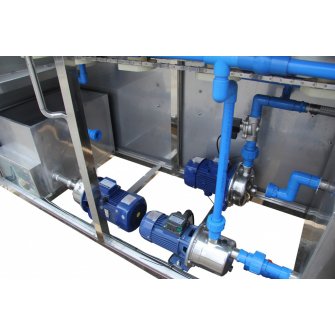

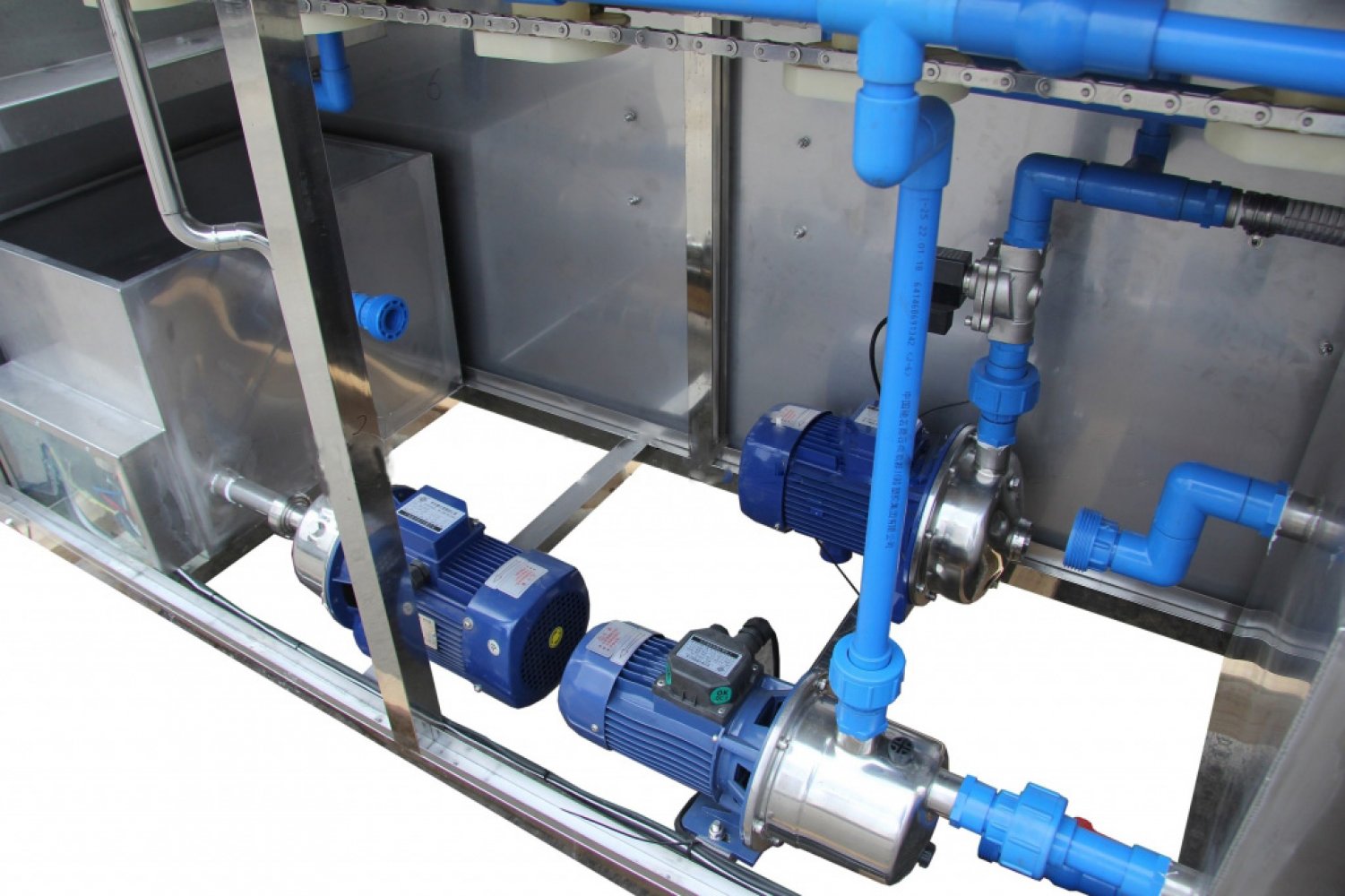

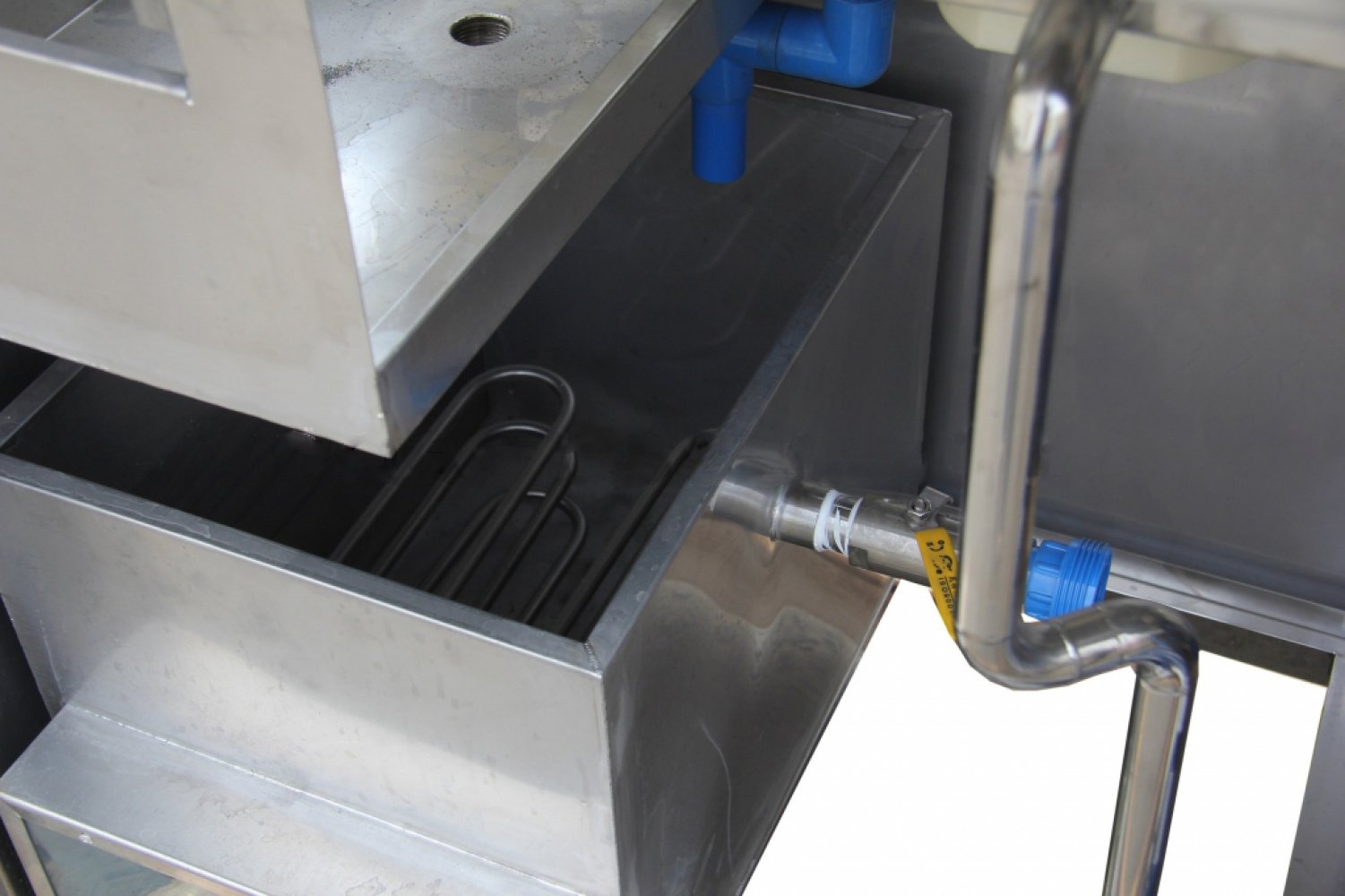

1 этап. Мойка внутренней поверхности и бутля с применением подогретого моющего раствора происходит поочередно на двух позициях конвейера. В баке 1 установлен ТЭН для подогрева раствора до нужной температуры. Раствор форсунки подается насосом М1, стекает из бутыли в сборный поддон 3 и возвращается в нагревательный бак.
2 этап. Ополаскивания бутыли от моющего раствора с середины и снаружи оборотной водой происходит на одной позиции конвейера в середине бутыли форсункой и одновременно снаружи - кольцеобразным распылителем сверху. Вода на форсунки подается насосом М2, стекает из бутыли в сборный поддон 4 и возвращается в бак 2.
3 этап. Окончательное ополаскивание бутыли в середине осуществляется продуктом разлива с помощью одной форсунки на одной позиции конвейера. Отбор воды происходит от насоса М3, что наливает бутыль продуктом, через электромагнитный клапан. Затем вода из сборного поддона 5 переливается в бак 2 оборотной воды предыдущего этапа. На следующей позиции конвейера бутыль освобождается от остатков воды.
В конце конвейера спутник, переворачиваясь, викидае пляшку в лоток разлива, который подает ее под наливочний клапан с пневмоцилиндром.

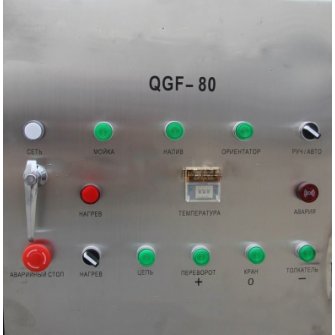

Далие пневмоцилиндр опускае наливной клапан и происходит налив водой бутыли насосом М3 за время, заданное в контроллере. Коррекция времени налива доступна оператору с дискретностью 0,1 секунды для подстройки под конкретные условия налива.

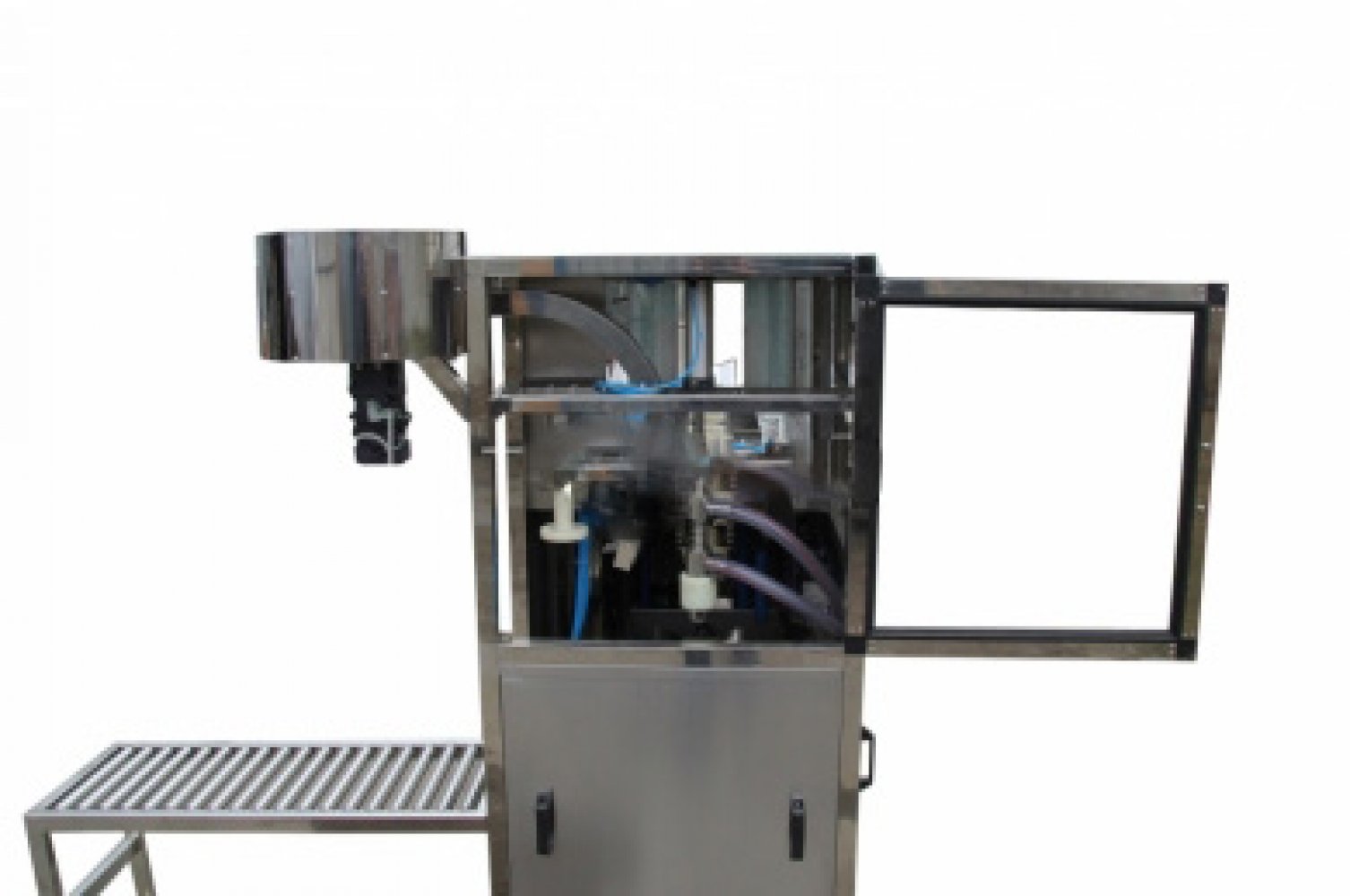

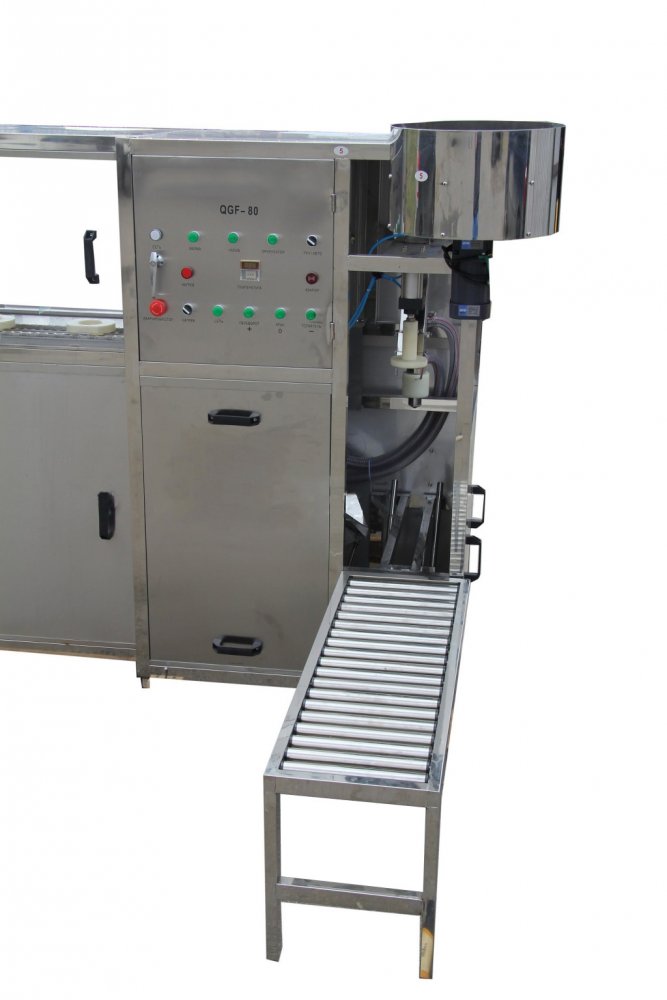

Налитый бутыль пневмоцилиндр с помощью вилки перемещает под закупорки; бутыль, перемещаясь, снимает на себя с короба пробку. Затем опускается головка закупорки и напрессовует пробку на горлышко бутылки. Следующим ходом вилки закрыт бутыль выталкивается на выходной рольганг.

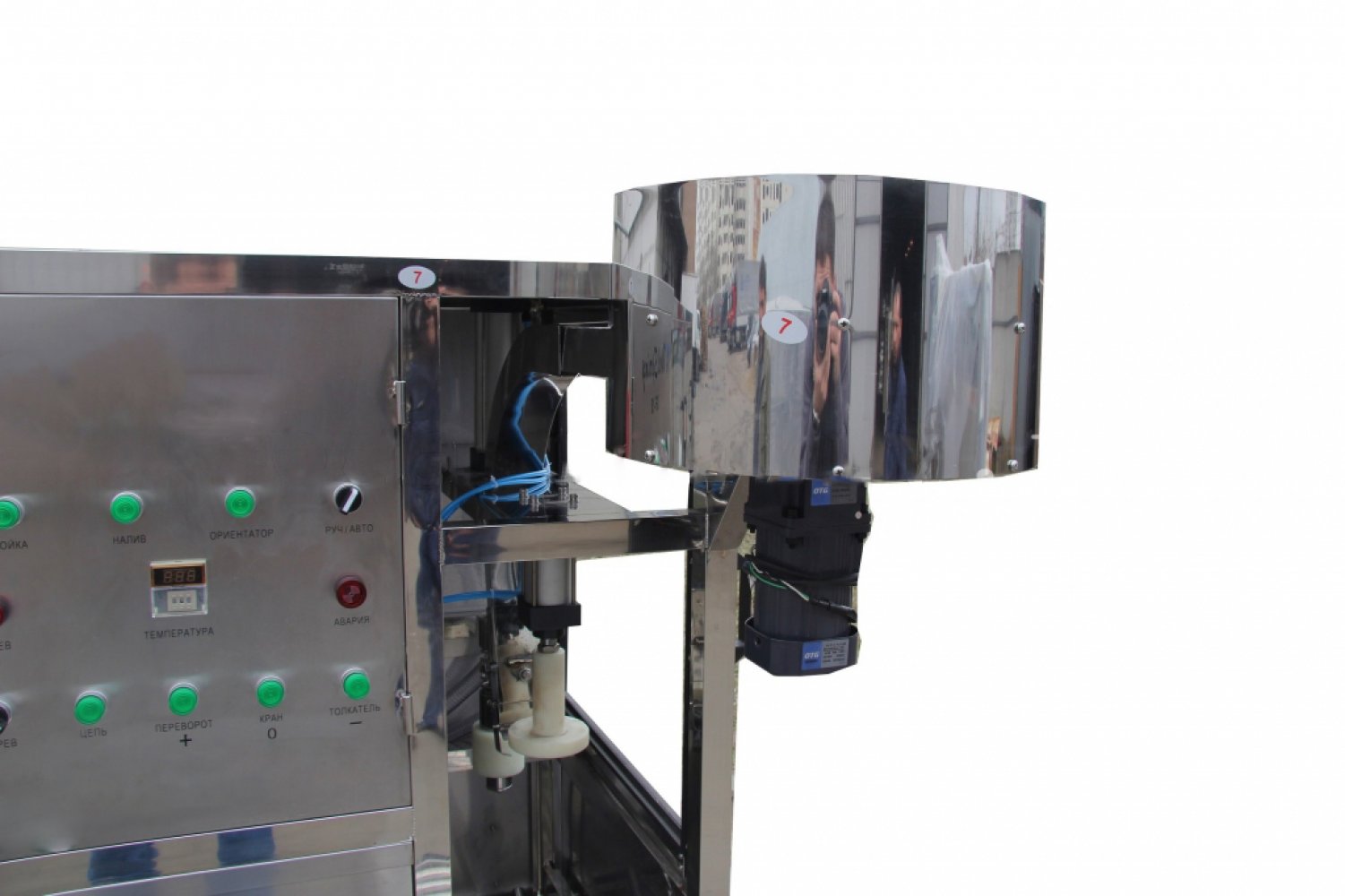

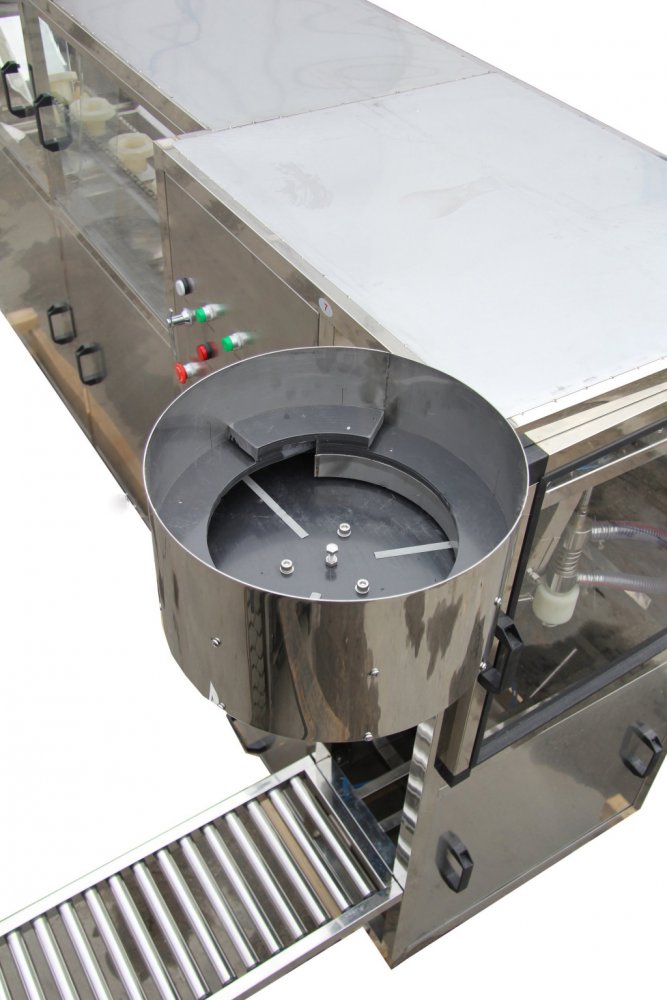

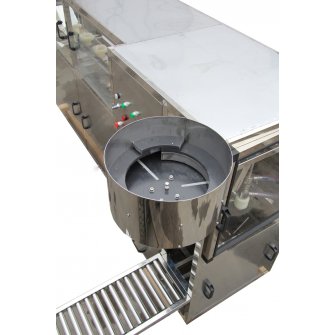

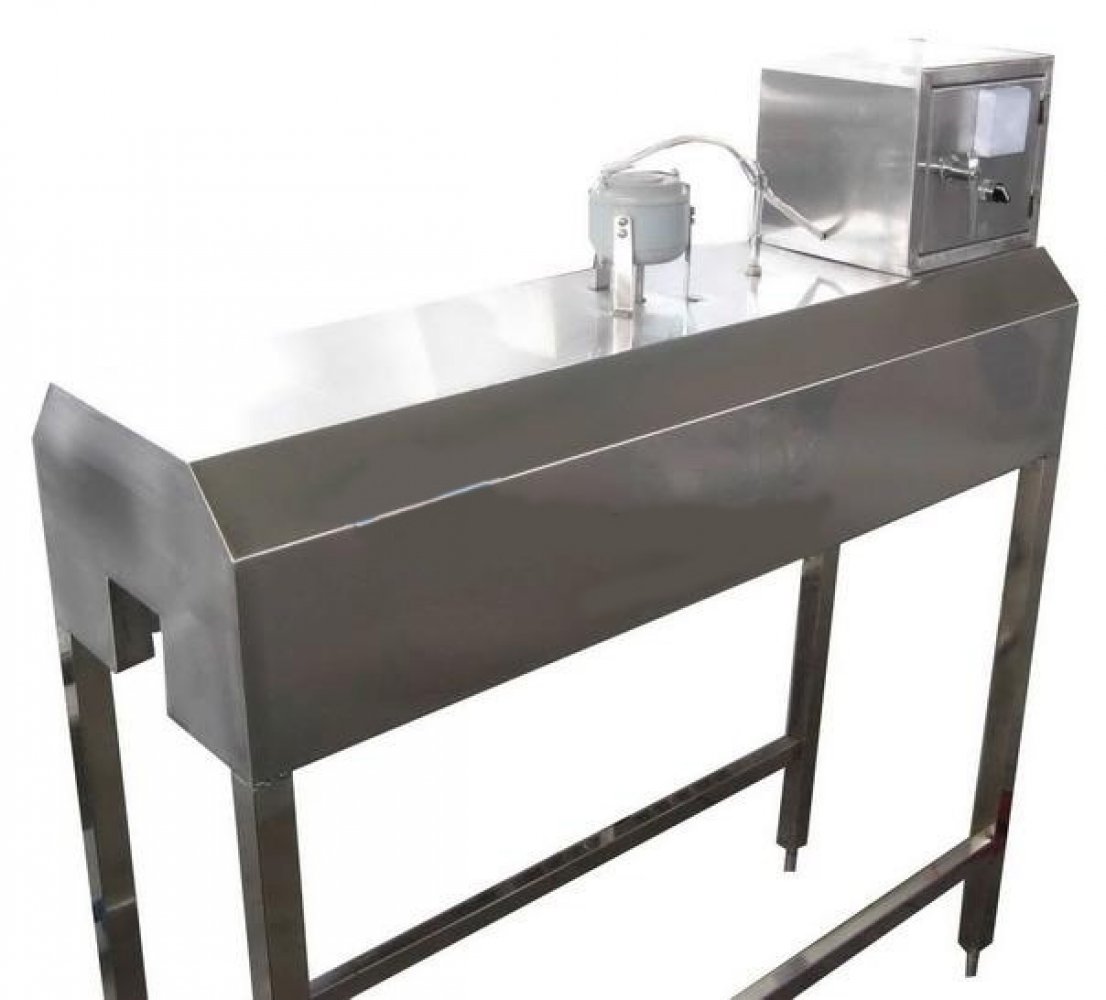

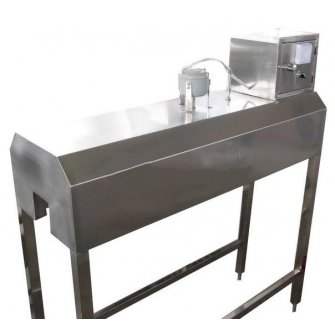

Пробка засыпается в ориентатор вручную. Время работы ориентатора совпадает со временем налива бутыли. С ориентатора ориентирована пробка по каналу перемещается в склиз.
Цена в дол. 11000.
